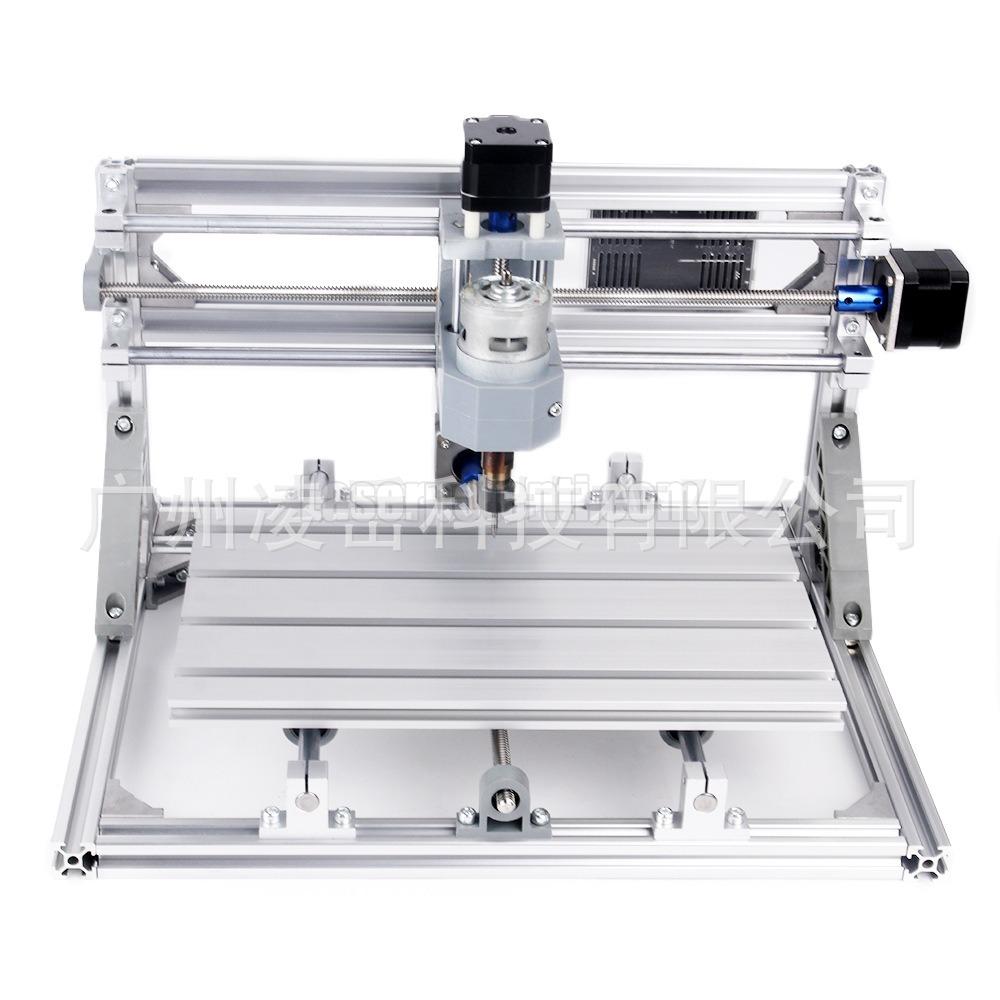

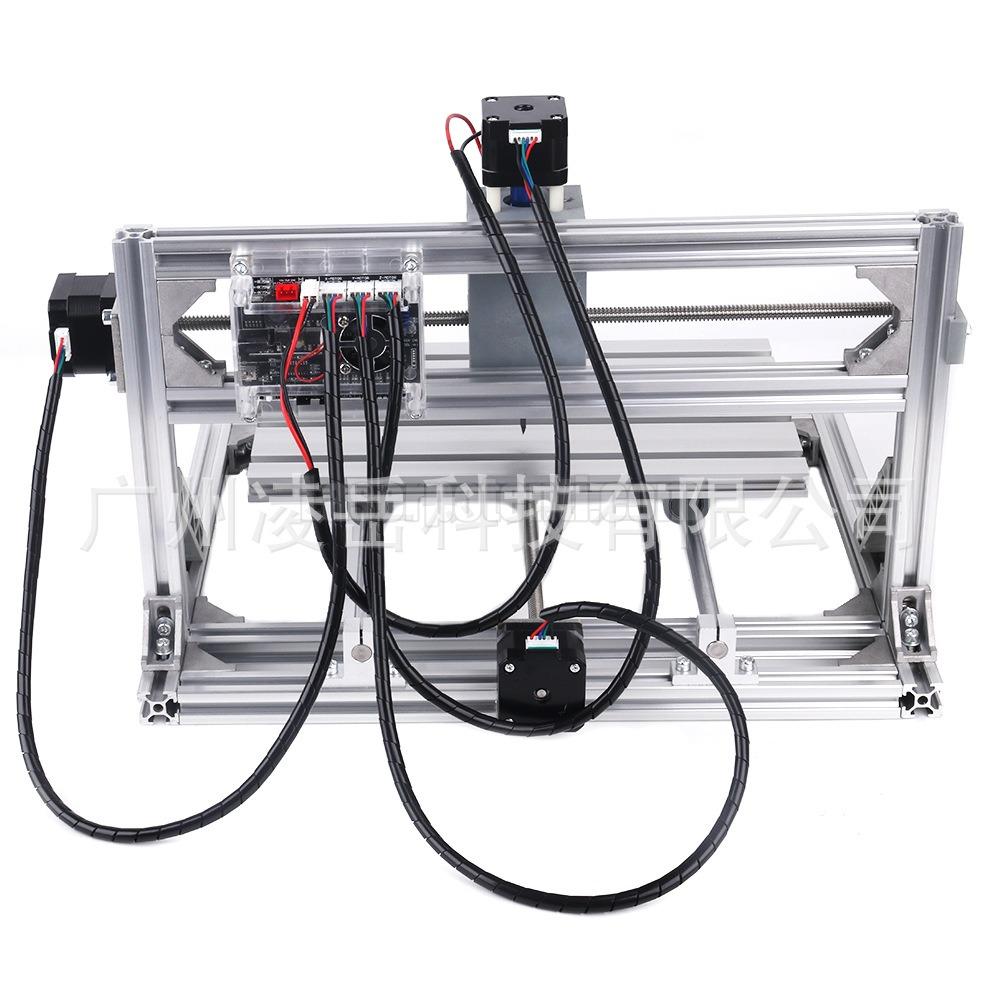

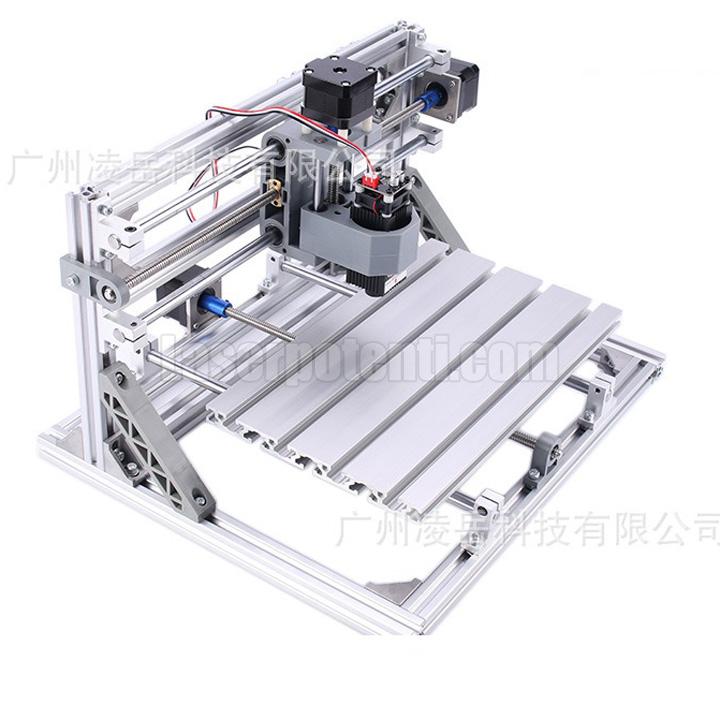

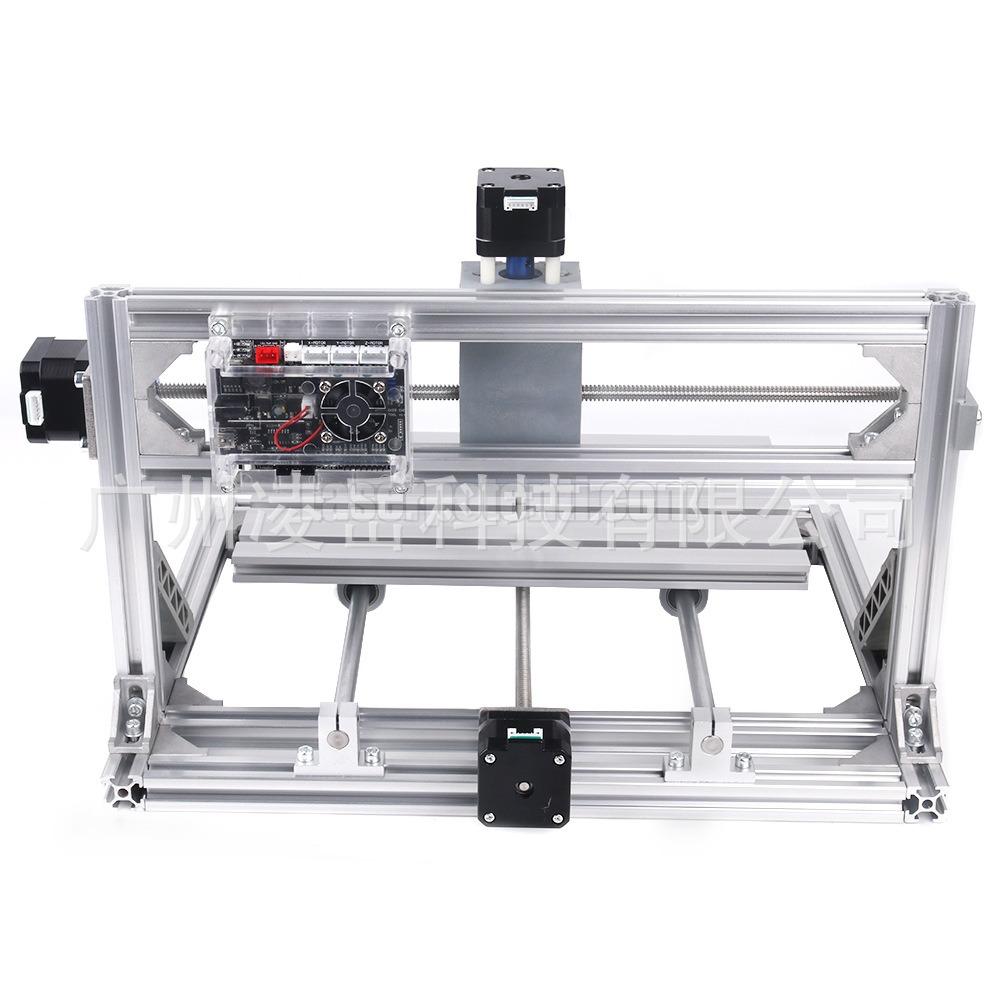

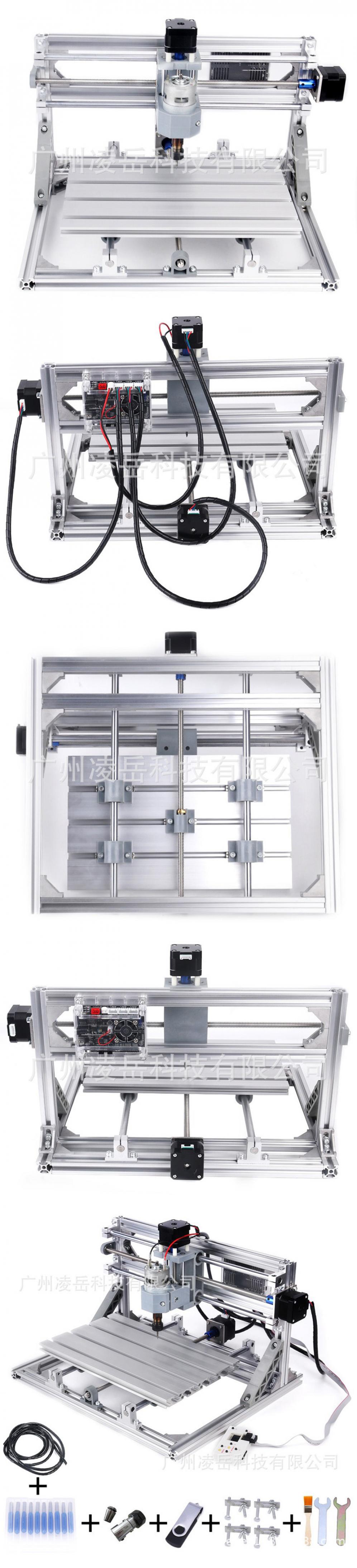

Vantaggi del prodotto 1) Due metodi di incisione: mandrino e modulo laser. 2) Funzione finecorsa asse X/Y/Z: dopo l'installazione del finecorsa, quando l'asse XYZ supera la portata della macchina per incidere, il finecorsa attiverà l'arresto automatico della macchina. 3) Pulsante di arresto di emergenza: questa funzione può essere utilizzata quando è necessario un arresto di emergenza durante il lavoro, il che rende la macchina per incidere più sicura e pratica. 4) È disponibile il controllo del segnale PWM/TTL e la potenza è regolabile dallo 0 al 100%! 5) Guidato da un motore passo-passo importato integrato con protezione da cortocircuito. 6) Utilizza una ventola per forzare il raffreddamento. 7) Funzione di identificazione offline: è possibile inserire contemporaneamente il modulo offline e il computer e l'offline identificherà automaticamente se esiste il controllo del computer. 8) L'isolamento dell'accoppiatore ottico viene aggiunto all'azionamento del mandrino, quindi la scheda di controllo genera meno calore e la regolazione della velocità del mandrino è più lineare e più sicura.
Specifiche • Dimensioni: 40x33x24 cm (16,53" x 13,78" x 10,63") • Corsa massima: 30x18x4,5 cm (11,8" x 7,1" x 1,8") • Spessore di lavorazione: 4,5 cm (1,77") • Motore passo-passo: motore passo-passo Nema17 34MM,1.33A,0.25N.M • Mandrino: motore mandrino 775 DC 100W 10000RPM • Alimentazione: alimentatore CC 24 V 5,6 A (tensione di ingresso 110-240 V CA) • Materiale di costruzione: lega di alluminio • Uscita laser: 1W / 1,6W / 2,5W / 3W / 5,5W / 7W / 10W / 15W • Sistema di controllo: controllo grbl (candela) • Porta: interfaccia USB • Supporto di sistema: Windows XP SP3, Win 7, Win 8, Win 10 (32/64 può essere) • Precisione di elaborazione: circa 0,2 mm • File supportati: codice G (.nc/.txt/.tape/.gcode...)

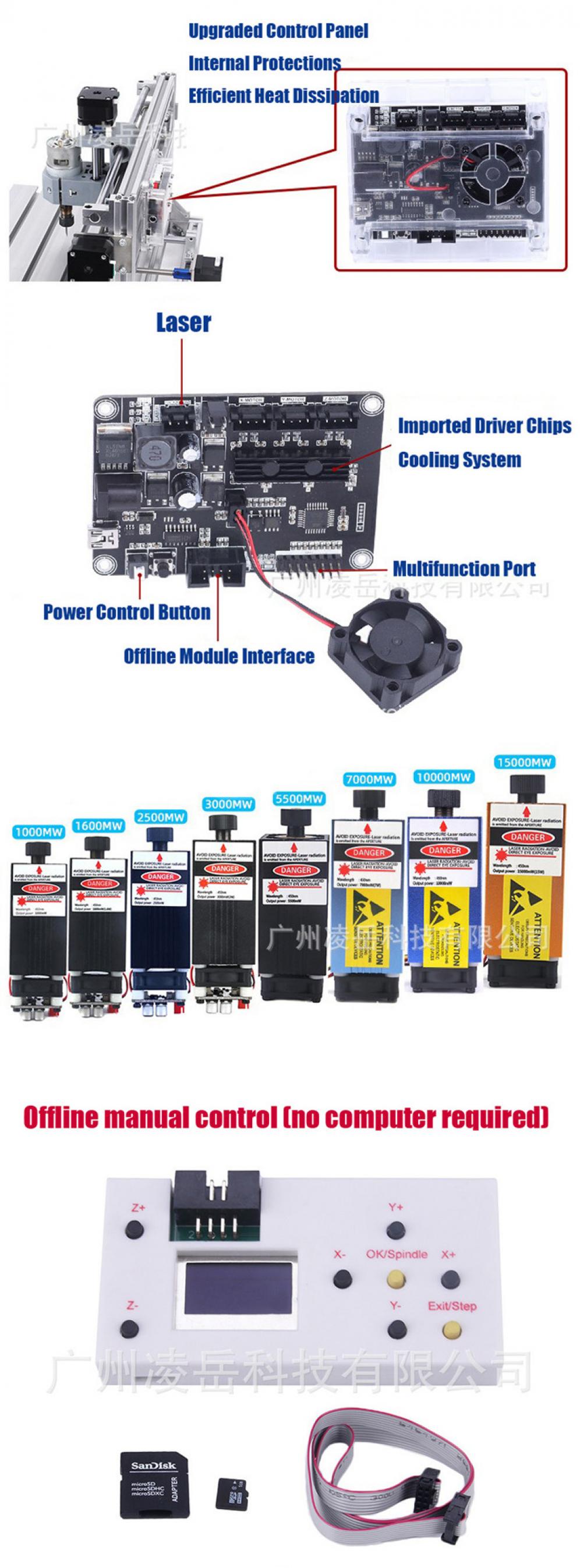

Scheda di controllo GRBL • Connessione: USB (USB-CH340) • Software: controller GRBL, UniversalGcodeSender • Tensione di ingresso: 24 VCC • Chip principale: atmel 328P (Arduino nano) • Chip di azionamento del mandrino: MOSFET (raccomandazione 24 V, corrente entro 10 A) • Velocità PWM mandrino: supporto • Supporta il motore passo-passo: 12V, corrente < 2A consigliata • Interfaccia di alimentazione: interfaccia CC da 5,5-2,5 mm • Supporto modulo a 3 pin: supporto modulo 0.5W-20W

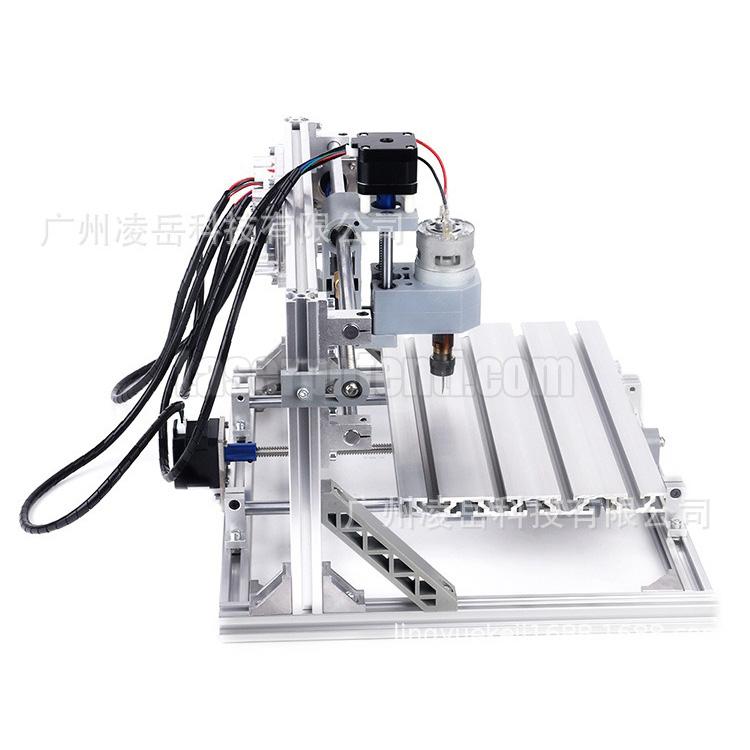

775 motore mandrino • Parametri del mandrino: motore mandrino 775 (12-36 V) 24 V: 10000 giri/min • Punte da trapano: 10 punte da 0,1 mm, 20 gradi, diametro 3,175 mm • Diametro del foro di montaggio: foro per vite M4; Il passo del foro di montaggio è di circa 29 mm • Velocità PWM mandrino: potenza regolabile 0-100%. • Diametro albero motore: 15mm
Morsetti per piastre • Parametri morsetto trapano: ER11-3.175mm (può essere sostituito 0-7mm) • Materiale lavorabile: legno, plastica, PCB, PVC, fibra di carbonio, acrilico, pannelli di densità, ecc
Modulo controller offline: Senza un modulo controller offline: è necessario collegare la macchina per incisione laser al computer per funzionare Con un modulo controller offline: la macchina per incisione laser può funzionare direttamente. Non è necessario connettersi a un computer.

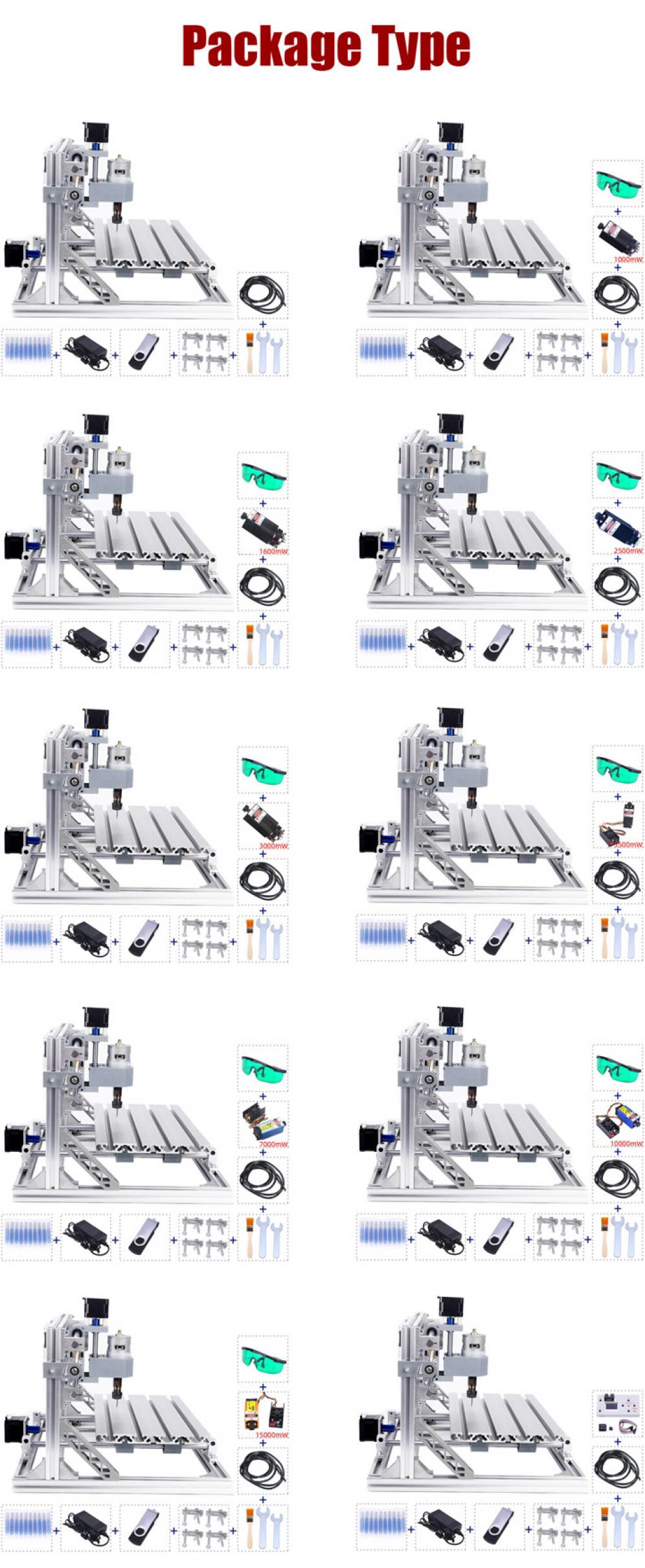

Contenuto del pacco 1 x Incisore laser CNC a 3 assi 1 x Modulo laser (opzionale) 1 x Modulo controller offline (opzionale) 1 x Scheda di controllo GRBL 1.1f 1 x Motore mandrino 775 1 x Pinza ER11 1 x Alimentatore 10 x Punte da trapano da 20°0,1 mm 4 x Morsetti per piastre 3 x Chiavi a brugola 1 x Chiavetta USB 4G 1 x Manuale utente inglese e software GRBL
