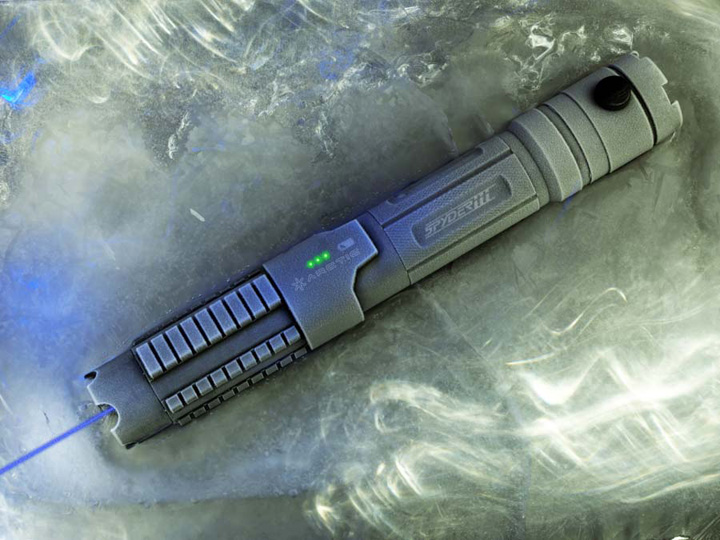

Come realizzare un potente laser portatile?

In questo instucabile ti mostrerò come realizzare un potente laser portatile. Quasi tutte le parti sono facili da trovare online. C'è solo una parte che deve essere prodotta da un tornio, tutto il resto può essere fatto con facilità.

Avvertenza: questi laser sono abbastanza potenti da bruciare la pelle. In altre parole, sono abbastanza potenti da eliminare immediatamente un occhio. Si prega di utilizzare occhiali protettivi.

Passaggio 1: Acquisisci parti

Abbiamo bisogno di una shell per il laser con molta potenza. Ho visto le torce utilizzate in rete. Quello che uso qui ho comprato da dealextreme in Cina. Il diodo laser può essere trovato su e-bay, qui ho fatto due puntatori. Uno con un blu 445nm e un ultravioletto 405nm. Poiché il conducente che intendo utilizzare può gestire un'ampia varietà di diodi, puoi scegliere quello che ti piace. Il diodo laser deve essere montato e avere una lente. Il modo più semplice è acquistare una montatura con lente.

Passaggio 2: togliere la torcia

La torcia si avvita separatamente nella parte anteriore e posteriore. Nella parte anteriore troverete il LED montato. Il LED è montato su ciò che è chiamato "pillola", cioè dove si connette la batteria e si trova una piccola scheda controller per il LED.

Una volta svitato, puoi svuotare il LED e rimuoverlo. Dall'altro lato (dove tocca la batteria) è necessario rimuovere la scheda controller. Una volta rimosso, è facile perforare la pillola per dare spazio al laser driver.

Passaggio 3

Il piccolo controller è necessario per collegare la batteria. Basta rimuovere tutti i componenti bitty itty in qualche modo, ho appena usato un piccolo coltello e li ho accuratamente raschiati via. Avanti, è necessario scoprire dove è possibile trovare il potere. Basta cercare con un multimetro finché non trovi un punto che si collega all'anello attorno al controller e un altro che si collega al "pulsante" sottostante e saldare due fili corti a loro.

Passaggio 4: ottenere il driver in là

Quando si riceve il driver, è necessario impostarlo per l'output corretto. È minuscolo e un po 'difficile riuscire a farlo bene. Ma una volta che l'hai installato ti sentirai felice con te stesso. Le istruzioni vengono fornite con l'autista.

Una volta impostato il driver, è necessario saldare i due fili dal vecchio driver LED al nuovo driver laser. una volta che sono sul posto hai fatto con la "pillola".

Passaggio 5: preparare l'adattatore

L'adattatore manterrà il piccolo diodo laser da 12 mm / portaobiettivo sulla torcia. Questo è un disegno grezzo con tutte le misure in millimetri che si adattano alla torcia che ho ricevuto. Avevo un amico che faceva un tornio e tutto ciò che serve per finirlo è un foro filettato per una piccola vite. Una volta che questo è a posto hai fatto con l'adattatore.

Passaggio 6: ottenere tutto lì

Con il laser al posto del diodo / porta-lente è ora di mettere tutto insieme. Ora devi saldare il diodo laser al driver con fili corti, assicurati di saldare l'anodo e il catodo ai punti di saldatura corretti. Far scorrere verso il basso l'adattatore sopra il supporto del diodo laser e avvitare una piccola vite senza testa per tenerla abbassata.

Ora sei pronto per scopare tutto insieme. Non dimenticare di avvitare l'obiettivo prima di metterlo dentro per testarlo.

Step 7: Tutto fatto!

Spero che ora dovresti avere un potente puntatore laser nelle tue mani. Ricorda solo di fare attenzione e non permettere a nessuno di giocarci. Questa cosa non ti ucciderà ma ti farà diventare cieco in un batter d'occhio.
